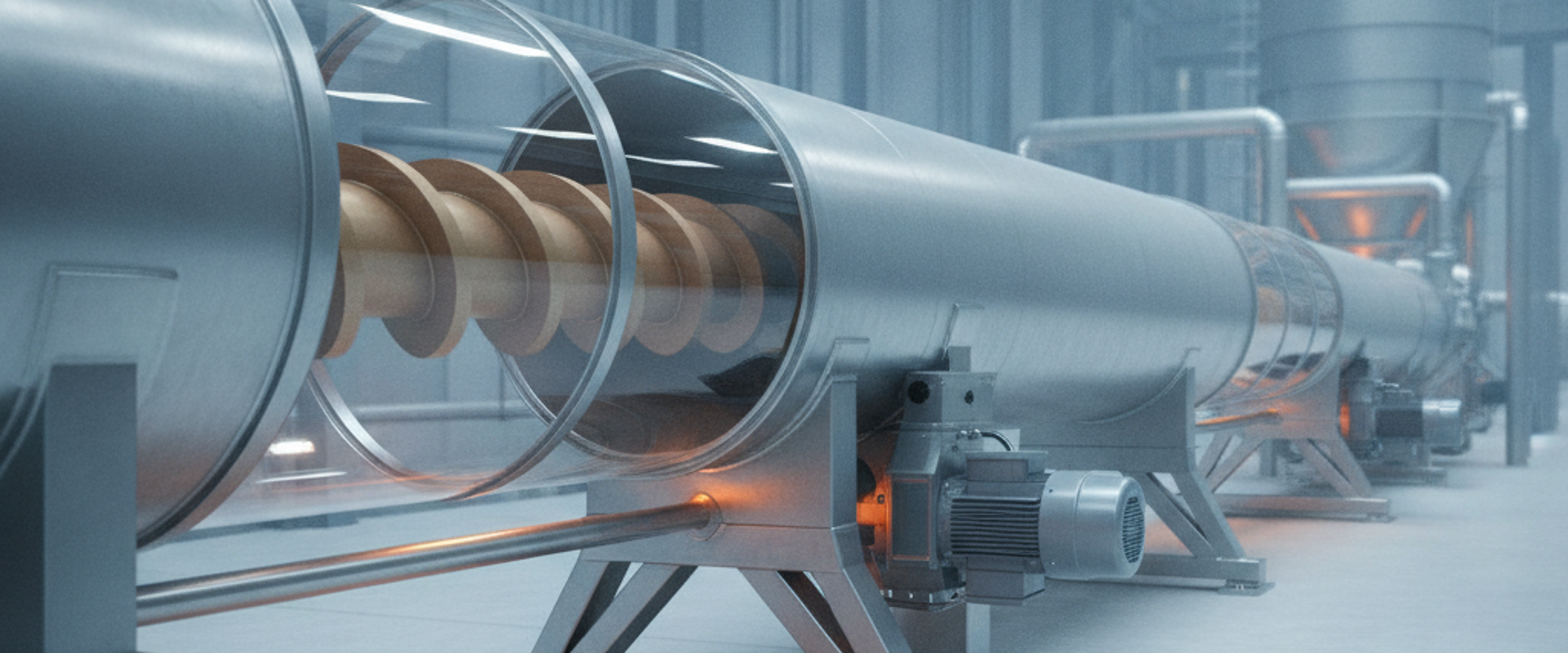

Трубчатый шнековый транспортёр — это закрытая конструкция, где спираль вращается внутри цельной трубы, а не в открытом U-образном жёлобе. Различие в корпусе кажется мелочью, но именно оно определяет, можно ли гнать материал под углом, держать пыль внутри и работать с продуктом, который нельзя смешивать с воздухом цеха. На производстве «Большая спираль» трубчатое исполнение мы закладываем там, где приоритет — герметичность и компактная трасса, а не максимальная производительность на метр.
Чем трубчатый транспортёр отличается от жёлобчатого
Классический шнековый транспортёр для сыпучих материалов чаще делают в жёлобе: открытое сверху корыто с крышкой на болтах. Его удобно обслуживать — снял крышку и видишь спираль. Трубчатый вариант лишён этого удобства, но взамен даёт полностью замкнутый контур по всей длине.
Геометрически разница в зазоре между витком и корпусом. В жёлобе зазор по дну держат в пределах 6–12 мм в зависимости от диаметра, а сверху витки открыты. В трубе зазор кольцевой и одинаковый по всей окружности — обычно 4–8 мм на сторону. Это меняет картину захвата материала: труба лучше держит подачу при наклоне, потому что продукт не подсыпается обратно через верх, как в полузаполненном жёлобе.
Когда труба обязательна, а когда — лишние деньги
Труба нужна, если выполняется хотя бы одно условие: транспортировка под углом более 20°, требование пылезащиты или взрывобезопасности, перекачка пылящих и токсичных продуктов, либо подача с подпором (когда вход и выход герметично связаны с оборудованием). Если же материал инертный, трасса горизонтальная и нужна максимальная производительность — жёлоб дешевле и обслуживается проще.
Конструкция и ключевые узлы
Трубчатый транспортёр собирается из секций трубы, фланцевых соединений, концевых подшипниковых узлов, привода и спирали на валу. Труба берётся бесшовная или электросварная, типовой ряд диаметров — 159, 219, 273, 325, 426 мм по наружному размеру корпуса. Спираль подбирают так, чтобы наружный диаметр витка был на 8–16 мм меньше внутреннего диаметра трубы.
Главная инженерная задача длинной трубы — борьба с прогибом вала. Чем уже корпус, тем сложнее поставить промежуточную опору, поэтому пролёты между опорами в трубчатом исполнении ограничивают жёстче. Подробно эту проблему мы разбирали в материале про промежуточные опоры шнека: для трубы их делают подвесными, с втулкой скольжения внутри корпуса.
Типовые геометрические параметры
| Диаметр трубы, мм | Диаметр спирали, мм | Шаг витка, мм | Обороты, об/мин | Ориентир производительности, м³/ч |
|---|---|---|---|---|
| 159 | 145 | 120 | 60–110 | 3–8 |
| 219 | 200 | 160 | 50–90 | 8–18 |
| 273 | 250 | 200 | 45–80 | 15–32 |
| 325 | 300 | 240 | 40–70 | 25–55 |
| 426 | 400 | 315 | 30–55 | 50–110 |
Значения ориентировочные, для сыпучих с насыпной плотностью 0,6–0,9 т/м³ и коэффициентом заполнения 0,3–0,4. Точный подбор всегда считается под конкретный материал — методику мы описывали в статье про расчёт шнекового транспортёра.
Наклонная и вертикальная подача
Именно ради наклона трубу чаще всего и выбирают. С ростом угла производительность падает: при 0° берём 100%, при 20° остаётся около 70–75%, при 45° — порядка 50%, ближе к вертикали — 30–35% от горизонтального значения. Компенсируют это увеличением оборотов и уменьшением шага витка, чтобы продукт не проскальзывал назад.
Для крутых углов и вертикали труба работает в паре с повышенной частотой вращения и плотным заполнением. Если задача — поднять материал почти вертикально, стоит сравнить решения в обзоре вертикального и наклонного шнекового транспортёра, где разобраны ограничения по высоте и обороты для устойчивого подъёма.
Материалы исполнения и износ
Корпус и спираль подбирают под абразивность и химию продукта. Для зерна, комбикорма, муки и неагрессивных порошков хватает конструкционной стали Ст3 или 09Г2С с покраской. Для влажных и пищевых сред корпус и спираль делают из нержавейки — где именно нужна AISI 304, а где 316, мы разбирали отдельно. Для абразива (песок, зола, цемент) витки наплавляют износостойким слоем либо ставят сменную кромку.
Слабое место трубчатой конструкции — внутренняя поверхность корпуса: добраться до неё для осмотра тяжелее, чем в жёлобе. Поэтому ресурс закладывают с запасом: толщину стенки трубы для абразива берут от 5–6 мм, а спираль — от 4–6 мм по витку с возможностью наплавки.
Когда трубчатый транспортёр — не лучший выбор
Если трасса извилистая, с поворотами в нескольких плоскостях, жёсткая труба проигрывает: её не согнёшь по месту. Здесь выигрывает гибкий шнековый транспортёр со спиралью без вала в полимерной трубе. А если материал склонен к зависанию и забиванию вокруг центрального вала, стоит смотреть в сторону безосевого исполнения, где вала внутри попросту нет.
На базе трубчатой трассы строят и мобильные зернопогрузчики — подробнее в материале про шнековый погрузчик зерна.
Часто задаваемые вопросы
Чем трубчатый шнековый транспортёр лучше жёлобчатого?
Он полностью герметичен по всей длине, держит пыль и запах внутри, и стабильнее работает под наклоном более 20°. За это платят сложностью обслуживания: к внутренней поверхности трубы добраться труднее, чем под крышку жёлоба.
Под каким углом может работать трубчатый шнек?
Технически — вплоть до вертикали, но производительность падает. На 20° остаётся около 70–75% от горизонтальной, на 45° — примерно половина, у вертикали — 30–35%. Потерю компенсируют ростом оборотов и уменьшением шага витка.
Какой диаметр трубы выбрать?
Диаметр считают от требуемой производительности и насыпной плотности материала с коэффициентом заполнения 0,3–0,4. Для 10–15 м³/ч обычно хватает трубы 219–273 мм; для 50+ м³/ч берут 426 мм и выше. Точный размер определяется расчётом, а не на глаз.
Можно ли трубчатым транспортёром перекачивать абразив?
Да, но с оговорками: стенку трубы берут от 5–6 мм, спираль наплавляют износостойким слоем, обороты держат умеренными. Поскольку осмотр внутренней поверхности затруднён, ресурс закладывают с запасом и планируют сменные элементы заранее.
Чем трубчатый шнек отличается от гибкого?
Трубчатый — это жёсткая стальная труба с валом и фиксированной прямой трассой и высокой производительностью. Гибкий — полимерная труба со спиралью без вала, которую можно проложить по кривой; он деликатнее к продукту, но даёт меньшую подачу и длину.
Как часто нужно обслуживать трубчатый транспортёр?
Подшипниковые узлы и привод смотрят по регламенту привода (обычно раз в 1–3 месяца), состояние спирали и подвесных опор — при плановых остановах. Для абразивных продуктов осмотр учащают, поскольку износ внутри трубы виден не сразу.
