Шнековый транспортер работает за счёт вращения вала со спиральными витками. Пока шнек короткий, нагрузка на вал и крайние опоры относительно проста для расчёта. Но как только длина транспортера увеличивается, появляются дополнительные риски: прогиб вала, биение, вибрации, перекос секций, повышенный износ подшипников и контакт витков с корпусом. Чтобы избежать этих проблем, в конструкцию устанавливают промежуточные опоры шнека.
Промежуточная опора для шнека — это не просто вспомогательная деталь. Она поддерживает вал на длинных участках, снижает нагрузку на приводные и концевые узлы, помогает сохранить правильную ось вращения и продлевает срок службы оборудования. Особенно важны такие опоры в длинных шнековых транспортерах, секционных валах и линиях, где оборудование работает в непрерывном режиме.
Что такое промежуточная опора шнека

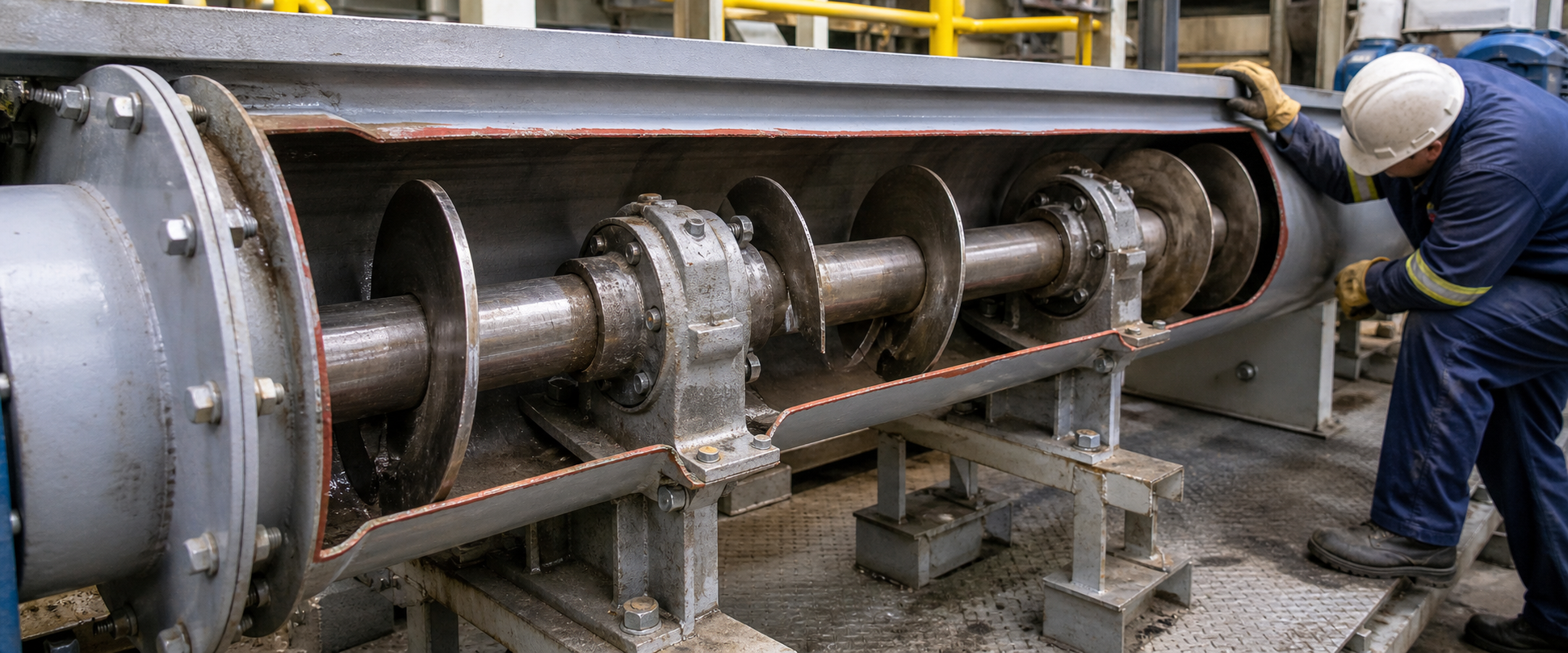

Промежуточная опора шнека — это узел, который устанавливается между приводной и концевой частью транспортера. Его задача — поддерживать шнековый вал в нужном положении и не давать ему прогибаться под собственным весом, массой витков и давлением материала.
В зависимости от конструкции шнека опора может включать корпус, втулку или скользящий элемент, крепёжный узел, элементы компенсации перекосов, защиту от пыли и попадания материала, а также самосмазывающиеся или обслуживаемые детали.
Для длинных шнеков промежуточная опора становится обязательной частью конструкции, потому что без неё вал может работать с повышенным биением и быстрее разрушать соседние узлы.
Зачем нужны промежуточные опоры в шнековом транспортере
Снижение прогиба шнекового вала
Главная задача промежуточной опоры — уменьшить прогиб. Чем длиннее вал, тем сильнее он нагружается. Даже небольшое отклонение по оси может привести к тому, что витки начнут задевать корпус, появится металлический шум, увеличится сопротивление вращению и возрастёт нагрузка на редуктор.
Опора делит длинный вал на более короткие рабочие участки, благодаря чему шнек вращается ровнее и стабильнее.
Уменьшение вибраций
Вибрация шнека часто появляется из-за несоосности, биения и неравномерной нагрузки. Если вал не поддержан по длине, колебания усиливаются, особенно при работе на больших оборотах или при перемещении тяжёлого материала.
Промежуточная опора помогает удерживать вал в рабочей оси и снижает вибрационные нагрузки на корпус, подшипники, редуктор и крепления.
Защита крайних подшипников и привода
Если вся нагрузка приходится только на концевые узлы, они изнашиваются быстрее. Промежуточные опоры распределяют нагрузку по длине шнека, уменьшают давление на крайние подшипники и снижают риск перегрева.
Это особенно важно для шнековых транспортеров, которые работают с песком, цементом, рудой, сухими смесями, зерном, опилками и другими материалами в постоянном режиме.
Сохранение зазоров между витком и корпусом
Для стабильной подачи важен правильный зазор между вершиной витка и стенкой трубы или желоба. Если вал прогибается, зазор становится неравномерным: в одном месте виток может задевать корпус, в другом — материал начинает хуже перемещаться.
Промежуточная опора помогает сохранить геометрию по всей длине транспортера, что напрямую влияет на производительность и ресурс шнека.
Когда промежуточная опора обязательна
Не каждому шнеку нужна промежуточная опора. На коротких участках вал может работать без дополнительных поддерживающих узлов. Но есть ситуации, когда установка опоры практически обязательна.
Промежуточная опора нужна, если шнековый вал имеет большую длину, транспортер выполнен из нескольких секций, материал тяжёлый или абразивный, оборудование работает под углом, есть постоянная нагрузка на вал, требуется высокая стабильность подачи или уже наблюдаются вибрации, шум и быстрый износ подшипников.
Если шнек длиннее стандартного участка и работает в промышленной линии, вопрос промежуточных опор лучше решать ещё на этапе проектирования.
Как промежуточная опора продлевает ресурс вала
Снижает изгибающие нагрузки
Когда вал опирается только по краям, центральная часть принимает на себя большую изгибающую нагрузку. Со временем это может привести к биению, деформации и усталостному разрушению металла. Промежуточная опора уменьшает длину свободного пролёта и снижает нагрузку на вал.
Предотвращает контакт витков с корпусом
Задевание витка о корпус — одна из самых опасных проблем. Оно увеличивает износ, создаёт шум, повышает потребление энергии и может привести к аварийной остановке. Опора удерживает шнек в правильном положении и снижает риск такого контакта.
Уменьшает нагрузку на редуктор
Если вал вращается с биением или перекосом, редуктор получает дополнительную нагрузку. Он начинает работать тяжелее, возрастает нагрев и увеличивается износ приводных элементов. Промежуточная опора помогает сохранить плавное вращение, а значит — снизить нагрузку на привод.
Повышает ремонтопригодность
Качественно спроектированная промежуточная опора облегчает сборку и разборку секционного шнека. При износе отдельных элементов их можно заменить без полной переделки всего транспортера. Это особенно удобно для производств, где простой линии обходится дорого.
Какие материалы и исполнения применяются
Промежуточные опоры подбираются под материал, условия эксплуатации и тип шнека. Для обычных сухих сыпучих продуктов может быть достаточно стандартного исполнения. Для цемента, песка, руды, золы и сухих строительных смесей нужны более устойчивые к пыли и износу узлы. Для пищевой, химической и фармацевтической отрасли часто требуется нержавеющее исполнение.
При выборе учитывают материал корпуса опоры, материал втулки или скользящего элемента, устойчивость к абразиву, возможность работы в пыли, температурный режим, наличие смазки или самосмазывающихся элементов, а также удобство обслуживания.
Если материал склонен к налипанию, важно, чтобы конструкция опоры не создавала лишних зон накопления продукта.
Что важно учесть при подборе промежуточной опоры
Диаметр и длина шнекового вала
Чем больше диаметр и длина вала, тем выше нагрузка на опорный узел. Нельзя подбирать промежуточную опору только «примерно по размеру» — нужно учитывать массу вала, витков и транспортируемого материала.
Скорость вращения
На повышенных оборотах даже небольшое биение становится заметной проблемой. Поэтому опора должна обеспечивать стабильное положение вала и не создавать дополнительного сопротивления.
Характер материала
Для пыльных материалов нужна защита узла от попадания частиц. Для абразивов важна износостойкость. Для влажных и липких продуктов — конструкция без лишних зон налипания.
Угол установки
Если шнек работает под наклоном, возрастает осевая нагрузка и меняется распределение материала внутри корпуса. Это нужно учитывать при выборе опор и их расположения.
Удобство обслуживания
Если опора находится в труднодоступном месте, лучше заранее продумать возможность быстрой замены изнашиваемых элементов. Это сэкономит время при ремонте.
Частые ошибки при выборе промежуточных опор
Одна из самых частых ошибок — отказаться от промежуточной опоры ради экономии. На коротком этапе это снижает стоимость, но позже может привести к вибрациям, задеванию витков, перегреву подшипников и поломке вала.
Вторая ошибка — использовать неподходящий подшипниковый или скользящий узел без учёта пыли. В цементе, муке, золе и сухих смесях пыль быстро попадает в слабозащищённые элементы и ускоряет износ.
Третья ошибка — неправильное расположение опоры. Если поставить её без расчёта, можно не убрать прогиб, а создать новую точку сопротивления и повысить нагрузку на привод.
Четвёртая ошибка — не учитывать сборку секций. В секционных шнеках промежуточная опора должна помогать компенсировать небольшие погрешности соединения, а не усиливать перекосы.
Что указать в заявке на изготовление или подбор опоры
Чтобы подобрать промежуточную опору для шнека правильно, желательно передать производителю диаметр шнекового вала, длину транспортера, количество секций, диаметр и шаг витков, тип материала, насыпную плотность, влажность и абразивность, угол установки, режим работы, скорость вращения, условия пыли, температуры и влаги.
Если есть чертёж, схема линии или фото старого узла, это значительно ускоряет подбор и помогает точнее рассчитать конструкцию.
Итог
Промежуточные опоры шнека нужны для того, чтобы длинный шнековый вал работал ровно, без лишнего прогиба, биения и вибраций. Они распределяют нагрузку, защищают крайние подшипники и редуктор, помогают сохранить правильные зазоры между витками и корпусом, а также продлевают срок службы всего шнекового транспортера.
Правильно подобранная промежуточная опора — это не дополнительная деталь «на всякий случай», а важный элемент конструкции длинного шнека. Если учесть длину, материал, нагрузку, скорость вращения и условия пыли ещё на этапе проектирования, оборудование будет работать стабильнее, а расходы на ремонт и простои будут ниже.
Часто задаваемые вопросы
Когда нужна промежуточная опора шнека?
Промежуточная опора нужна, когда шнековый вал имеет большую длину, состоит из нескольких секций или работает с тяжёлыми, абразивными и пыльными материалами. Также её устанавливают, если есть риск прогиба, вибраций, биения или повышенной нагрузки на крайние подшипники.
Можно ли использовать шнек без промежуточной опоры?
Да, если шнек короткий, нагрузка небольшая, а вал достаточно жёсткий. Но для длинных шнековых транспортеров отказ от промежуточной опоры может привести к прогибу вала, задеванию витков о корпус, износу подшипников и нестабильной работе оборудования.
Как промежуточная опора влияет на ресурс шнекового вала?
Промежуточная опора снижает изгибающие нагрузки, удерживает вал в правильной оси вращения и уменьшает вибрации. Благодаря этому шнековый вал меньше деформируется, витки реже контактируют с корпусом, а привод и подшипники работают в более стабильном режиме.
Как подобрать промежуточную опору для шнека?
Для подбора нужно учитывать диаметр и длину вала, шаг и диаметр витков, материал, производительность, угол установки, скорость вращения, условия пыли, влажности и температуры. Лучше подбирать опору вместе с расчётом всего шнекового транспортера, а не отдельно по размеру.
