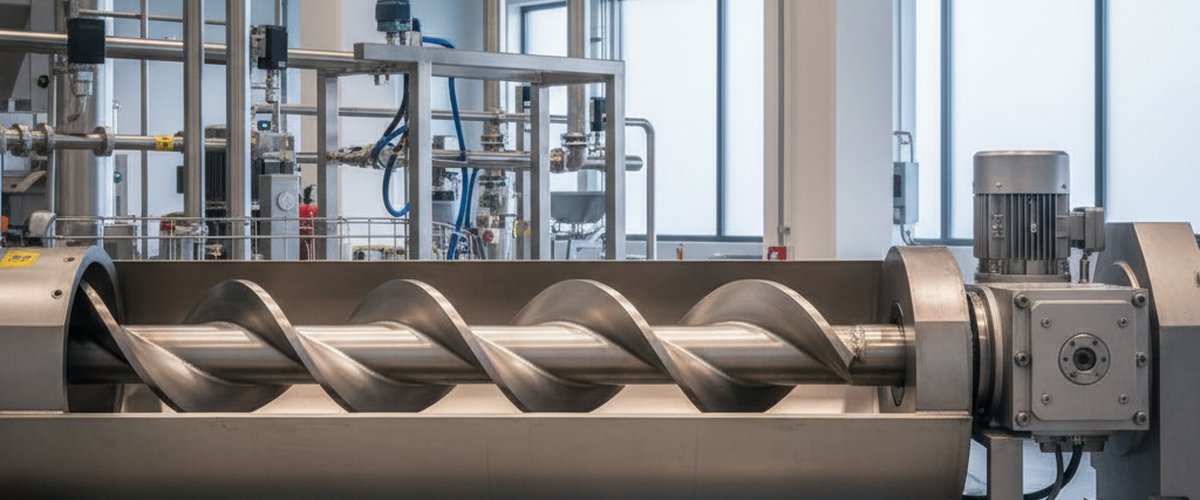

Когда речь идёт о покупке или проектировании шнекового транспортёра, ошибка в расчётах оборачивается дорого: вибрации, заклинивания, перерасход энергии, преждевременный износ. Заводу-производителю нужны не «примерные» цифры, а конкретные параметры — диаметр шнека, шаг витка, частота вращения вала, мощность привода. Разберём, как считают шнек на практике, какие формулы реально работают и где чаще всего допускают ошибки.
Когда диаметр и шаг определены, остаётся рассчитать заготовку под навивку спирали — этому посвящён материал про развёртку витка шнека.
Какие параметры нужно рассчитать перед заказом шнекового транспортёра
Прежде чем формировать заказ, заказчик и инженер должны определить минимум семь параметров:
- производительность (объёмная или массовая);
- диаметр шнека (D);
- шаг витка (S);
- частоту вращения вала (n);
- угол наклона трассы (β);
- длину транспортирования (L);
- мощность привода (N).
Все они связаны между собой: меняя один параметр, мы обязательно влияем на остальные. Поэтому расчёт ведётся итеративно — от заданной производительности через геометрию шнека к мощности двигателя.
Производительность шнекового транспортёра: формула
Базовая формула объёмной производительности шнекового транспортёра выглядит так:
Q = 60 × (π × D² / 4) × S × n × ψ × c, м³/ч
где:
- D — диаметр шнека, м;
- S — шаг витка, м;
- n — частота вращения, об/мин;
- ψ — коэффициент заполнения сечения (0,15–0,45);
- c — поправочный коэффициент на угол наклона.
Чтобы перейти к массовой производительности (т/ч), умножаем результат на насыпную плотность материала ρ.
Коэффициент заполнения сечения
Это один из самых «недооценённых» параметров. Для лёгких сыпучих материалов берут ψ = 0,4. Для абразивных и тяжёлых (песок, цемент, зола) — 0,25–0,3. Для липких и комкующихся (известь, гипс, продукты с влажностью) — 0,15. Завышенный коэффициент даёт красивые цифры в расчётах, но в реальности приводит к забивкам и поломкам.
Поправка на угол наклона
При горизонтальном расположении c = 1. При наклоне до 20° производительность падает примерно до 0,7–0,8. При вертикальном расположении используют другую формулу — здесь работают центробежные силы, и считать «по горизонтали» нельзя.
Диаметр шнека: как подобрать под задачу
Диаметр выбирают, исходя из требуемой производительности и максимальной крупности частиц материала. Стандартные размеры — 100, 150, 200, 250, 320, 400, 500, 630 мм. Эмпирическое правило: диаметр шнека должен быть в 4–12 раз больше максимального куска транспортируемого материала. Для пылевидных и мелкозернистых материалов диаметр определяется только производительностью.
Шаг шнека: правила выбора
Стандартный шаг — равен диаметру (S = D). Это даёт сбалансированную работу для большинства материалов. Уменьшенный шаг (S = 0,5–0,8 D) применяют для:
- наклонных и вертикальных шнеков;
- абразивных и тяжёлых материалов;
- участков с повышенным сопротивлением.
Увеличенный шаг (S = 1,2–1,5 D) — для лёгких, рассыпчатых, неабразивных продуктов: опилки, зерно, гранулы.
Скорость вращения шнека
Частота вращения выбирается с учётом материала и диаметра. Для тяжёлых и абразивных — 30–60 об/мин. Для лёгких — до 120–150 об/мин. Превышение оптимума ведёт к завихрениям, потере производительности и повышенному износу.
Ориентир: предельная частота n_max = A / √D, где A — коэффициент материала (от 30 для тяжёлых до 65 для лёгких).
Мощность привода: расчёт по формуле
Полная мощность шнека складывается из трёх частей:
N = (Q × L × w + Q × H) / 367 × η, кВт
где:
- Q — массовая производительность, т/ч;
- L — длина горизонтального участка, м;
- w — коэффициент сопротивления (1,2–4,0 в зависимости от материала);
- H — высота подъёма, м;
- η — КПД привода (обычно 0,85–0,9).
К полученному значению добавляют запас 15–25 % — на пуск под нагрузкой и нестабильные режимы.
Составляющие мощности
- Перемещение материала по длине шнека.
- Подъём на высоту (для наклонных и вертикальных).
- Преодоление трения о корпус и витки.
- Запас на пуск.
Потери на трение и подъём
Самые большие потери — на абразивных материалах с высоким коэффициентом w. Для влажного песка он доходит до 4,0; для зерна — около 1,2. Поэтому одна и та же геометрия шнека требует разной мощности привода в зависимости от того, что транспортируется.
Запас по мощности
Стандартный запас — 15 %. Для пусков с заполненным шнеком, для линий с возможным переполнением — до 30 %. Экономия на двигателе — самая частая причина перегрузок и сгораний обмоток в первый месяц эксплуатации.
Угол наклона: горизонтальный, наклонный, вертикальный
- Горизонтальный (β = 0°) — базовый расчёт, максимальная производительность.
- Наклонный (β до 20°) — падение производительности на 20–30 %, рост мощности.
- Крутонаклонный (β = 20–60°) — падение до 50 %, обязательно укороченный шаг витка.
- Вертикальный (β = 90°) — отдельная методика, требуется высокая частота вращения и специальная конструкция.
Длина шнека: ограничения и опоры
Один пролёт шнека без промежуточных опор обычно ограничен 4–6 м — дальше начинаются вибрации и провисание вала. Для длинных линий устанавливают подвесные опоры через каждые 3–4 м либо переходят на безосевой шнек (тогда длина одного пролёта может достигать 10–15 м).
Типичные ошибки при расчёте шнекового транспортёра
Игнорирование физических свойств материала
Расчёт «вслепую» по справочной плотности без учёта влажности, температуры и абразивности приводит к недооценке мощности и заниженной долговечности.
Заниженный коэффициент заполнения
Для красивой производительности в расчёте берут ψ = 0,45, но на практике липкий материал даже 0,25 «выдавит» из жёлоба обратно. Реальное значение нужно брать с запасом в меньшую сторону.
Неучёт пускового момента
Шнек, заполненный материалом, требует на пуск 2–3-кратный момент по сравнению с установившимся режимом. Если двигатель и редуктор подобраны «впритык», они не справятся со стартом.
Пример расчёта: шнек для цемента, 8 т/ч, длина 6 м, горизонтально
- ρ = 1,4 т/м³, w = 2,5, ψ = 0,3.
- Объёмная производительность: Q_v = 8 / 1,4 ≈ 5,7 м³/ч.
- Из формулы производительности при D = 250 мм, S = 250 мм, ψ = 0,3 → n ≈ 65 об/мин.
- Мощность: N = (8 × 6 × 2,5) / 367 × 0,87 ≈ 0,38 кВт + запас 25 % → подбираем стандартный двигатель 0,55 кВт.
Это упрощённый пример. На реальном проекте расчёт уточняется по запылённости, точкам загрузки, температуре и режиму работы.
Итог
Грамотный расчёт шнекового транспортёра — это не одна формула, а последовательность связанных решений: производительность → диаметр → шаг → частота → мощность → запас. Завод-изготовитель шнеков «Большая спираль» считает оборудование под конкретный материал заказчика: с учётом плотности, абразивности, влажности и режима эксплуатации. Если у вас уже есть техзадание с производительностью и материалом — пришлите его, и мы вернёмся с готовым расчётом и спецификацией.
Часто задаваемые вопросы
Можно ли использовать онлайн-калькулятор шнека?
Можно — для предварительной прикидки. Но онлайн-калькулятор не учитывает реальные свойства вашего материала, угол наклона и пусковые режимы. Финальный расчёт делает инженер на основе паспорта материала и условий эксплуатации.
Какая производительность у стандартного шнека D200?
При шаге 200 мм, частоте 80 об/мин и коэффициенте заполнения 0,3 ориентировочная объёмная производительность составит 4,5–5 м³/ч. Точное значение зависит от материала и наклона.
На что влияет коэффициент заполнения?
Прямо пропорционально на производительность и обратно — на риск забивок. Чем выше ψ, тем больше материала проходит через сечение, но и выше нагрузка на вал и сопротивление. Для липких материалов выбор низкого ψ — это страховка от простоев.
Какой запас мощности привода закладывать?
Минимум 15 % для штатных режимов, 25–30 % — если возможны пусковые перегрузки или переменный поток материала. Для вертикальных и наклонных шнековых транспортёров запас по мощности закладывают ещё выше — 25–35 %. Экономия на двигателе оборачивается срывом производства уже на первом месяце.
Можно ли заказать шнек только по расчётной производительности, без замеров?
Да, если предоставите паспорт материала с насыпной плотностью, влажностью и крупностью фракции. Без этих данных любой расчёт будет ориентировочным, и итоговое оборудование может работать не так, как нужно.
