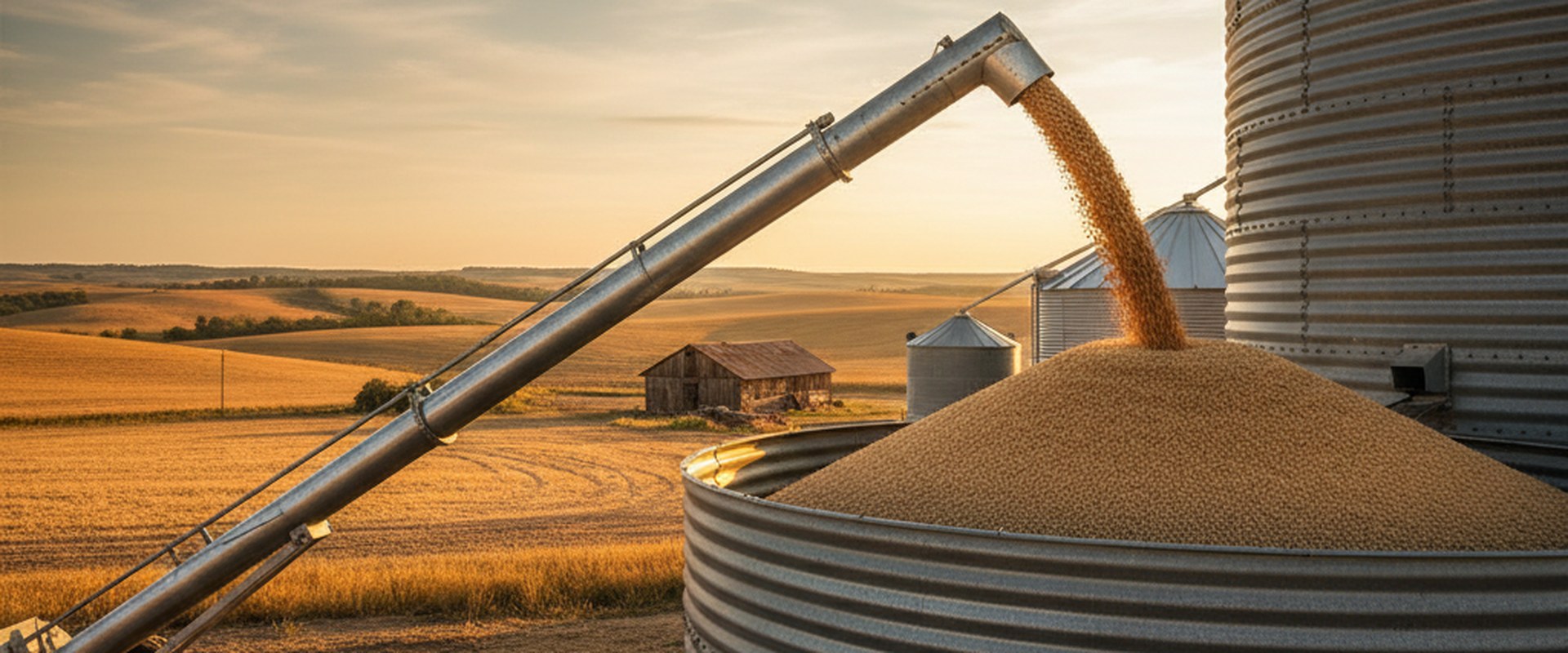

Шнек для зерна — это компромисс между производительностью и сохранностью зерна. Тот же транспортёр, что гонит песок на 1500 об/мин, на пшенице за один проход даёт 3–5% дроблёного и битого ядра. Для фуража это терпимо, для семенного и пивоваренного зерна — брак. Поэтому зерновой шнек проектируют по другим правилам: пониженные обороты, увеличенный зазор, мягкие материалы витка.
Почему зерно нельзя гонять как песок
Зерновка — живой объект с оболочкой и зародышем. При ударе о виток и трении о жёлоб она получает микротрещины, скалывается зародыш, дробится эндосперм. Насыпная плотность пшеницы 750–780 кг/м³, ячменя 600–700, кукурузы 700–750 — материал лёгкий, но хрупкий на скол.
Травмирование напрямую бьёт по деньгам: дроблёное зерно теряет всхожесть (семенной фонд), хуже хранится (битое ядро плесневеет первым), снижает класс при сдаче. ГОСТ 9353 на пшеницу нормирует содержание зерновой и сорной примеси, и дроблёнка идёт именно туда.
Ключевые параметры зернового шнека
Обороты спирали
Главный рычаг против травмирования. Для зерна окружную скорость спирали держат в пределах 1,5–2,5 м/с против 3–4 м/с у шнеков для инертных материалов. В оборотах это обычно 300–700 об/мин в зависимости от диаметра. Чем выше обороты — тем выше и производительность, и процент боя одновременно.
Зазор между витком и жёлобом
Узкое место в прямом смысле. Большой зазор — зерно защемляется и дробится, малый — то же самое плюс износ. Для зерна оптимум 3–8 мм: достаточно, чтобы зерновка не попадала в защемление между кромкой витка и стенкой.
Коэффициент заполнения
Для зерна берут 0,3–0,45. Переполненный жёлоб увеличивает трение зерна о зерно и о стенки — растёт и нагрузка на привод, и травмирование.
Производительность и угол наклона
Зерновые шнеки выпускают в широком диапазоне — от мобильных загрузчиков на 5–10 т/ч до магистральных на 100+ т/ч. Производительность падает с ростом угла наклона: горизонталь даёт паспортные 100%, а вертикаль — около 30–40% при тех же оборотах.
| Угол наклона, ° | Доля производительности, % | Где применяют |
|---|---|---|
| 0 (горизонт) | 100 | подача по складу, под навесом |
| 15 | ~85 | загрузка автотранспорта |
| 30 | ~65 | подъём на сепаратор |
| 45 | ~50 | загрузка бункеров |
| 90 (вертикаль) | 30–40 | загрузка силоса |
Если нужен подъём круче 30°, экономичнее ставить специально рассчитанный наклонный или вертикальный шнек — детали в материале про вертикальные и наклонные шнековые транспортёры.
Материалы витка и жёлоба
Для товарного зерна — оцинкованная сталь или конструкционная сталь с покрытием: дёшево и достаточно. Для семенного и пивоваренного, где бой критичен, ставят витки с полимерной кромкой или из нержавейки AISI 304 с шлифовкой — гладкая поверхность снижает скол зародыша.
Абразивность зерна низкая, поэтому Hardox и наплавка тут не нужны — это уже из другой оперы, про шнеки для песка и руды. Для зерна важнее гладкость и точная геометрия витка, а не твёрдость.
Как снизить травмирование зерна — чек-лист
Несколько рабочих приёмов, которые реально уменьшают бой.
- Снизить обороты до окружной скорости 1,5–2 м/с — минус 1–3% боя.
- Не гонять шнек полупустым на высоких оборотах — холостое биение зерна о виток.
- Выдержать зазор 3–6 мм без локальных сужений от деформации жёлоба.
- Избегать резких поворотов и пересыпок — каждая точка падения добавляет скол.
- Для семенного — нержавеющий шлифованный виток и пониженная скорость.
Частые ошибки при заказе зернового шнека
Берут универсальный быстроходный шнек «как для песка» и удивляются битому зерну. Считают производительность по горизонтали, а ставят под 30° — реальный поток на треть ниже ожидаемого. Экономят на длине и ставят промежуточные опоры в потоке зерна — на каждой опоре зерно дробится. Для длинных трасс без опор в потоке стоит смотреть безосевой шнековый транспортёр.
Часто задаваемые вопросы
Какие обороты у шнека для зерна?
Обычно 300–700 об/мин — так, чтобы окружная скорость спирали не превышала 2–2,5 м/с. На таких оборотах травмирование зерна минимально. Высокие обороты поднимают производительность, но дают до 3–5% дроблёного ядра.
Сколько зерна дробит шнек за один проход?
Правильно подобранный тихоходный шнек — 0,5–1,5%. Быстроходный универсальный — 3–5% и выше. Для семенного зерна целевое значение боя за проход держат ниже 1%, иначе падает всхожесть.
Можно ли шнеком грузить семенное зерно?
Да, но нужен тихоходный шнек с нержавеющим шлифованным витком и зазором 3–5 мм. На высокооборотном универсальном шнеке семенное зерно теряет всхожесть из-за скола зародыша — для семян это критично.
Какой диаметр шнека нужен под 20 т/ч пшеницы?
Ориентировочно Ø200–250 мм на пониженных оборотах. Точный диаметр зависит от угла наклона и допустимого процента боя — расчёт ведут по производительности и коэффициенту заполнения 0,3–0,4.
Шнек или нория для зерна — что выбрать?
Нория (ковшовый элеватор) бережнее на вертикальном подъёме и производительнее, но дороже и сложнее. Шнек дешевле, компактнее и хорош на горизонтали и малых углах. До 30° и средних объёмов — шнек практичнее.
Из чего делают витки шнека для зерна?
Для товарного зерна — оцинкованная или конструкционная сталь. Для семенного и пивоваренного — нержавейка AISI 304 со шлифовкой или витки с полимерной кромкой. Гладкая поверхность снижает скол зародыша и дробление.
Как влияет влажность зерна на работу шнека?
Сырое зерно (влажность выше 16–18%) налипает на виток и жёлоб, растёт нагрузка на привод и риск пробок. Для влажного зерна снижают заполнение жёлоба и закладывают запас мощности привода 20–30%.
Те же приёмы бережной подачи нужны не только для зерна — в шнеке для пеллет хрупкая гранула крошится в пыль при защемлении.
Что получаете при заказе зернового шнека в «Большой спирали»
Рассчитываем диаметр и обороты под вашу культуру, объём и угол подачи, подбираем материал витка под товарное или семенное зерно, навиваем спираль с выверенной геометрией. Производительность и мощность считаем по методике из статьи о расчёте шнекового транспортёра, а привод подбираем как описано в материале про мотор-редуктор для шнека. Звоните — подберём шнек, который не побьёт ваше зерно.
