Во многих производственных линиях материал нужно не только переместить из одной точки в другую, но и одновременно перемешать. На практике это часто приводит к лишнему усложнению схемы: сначала ставят шнековый транспортер, потом отдельный смеситель, затем ещё один узел выгрузки, дополнительный привод, больше опор, больше места и больше затрат на обслуживание. Однако в ряде задач отдельный смеситель можно не ставить вообще. Его функцию способно частично или полностью взять на себя смешивание в трубе, где шнековый транспортер одновременно выполняет две задачи: транспортирует материал и перемешивает его по ходу движения.
Такой подход особенно интересен для линий, где важны компактность, непрерывность процесса и снижение числа отдельных единиц оборудования. Но он работает не всегда и не для всех продуктов. Ниже разберём, как именно шнек в трубе обеспечивает смешивание, в каких случаях это решение реально заменяет отдельный смеситель и что нужно учесть при проектировании.
Что такое смешивание в трубе

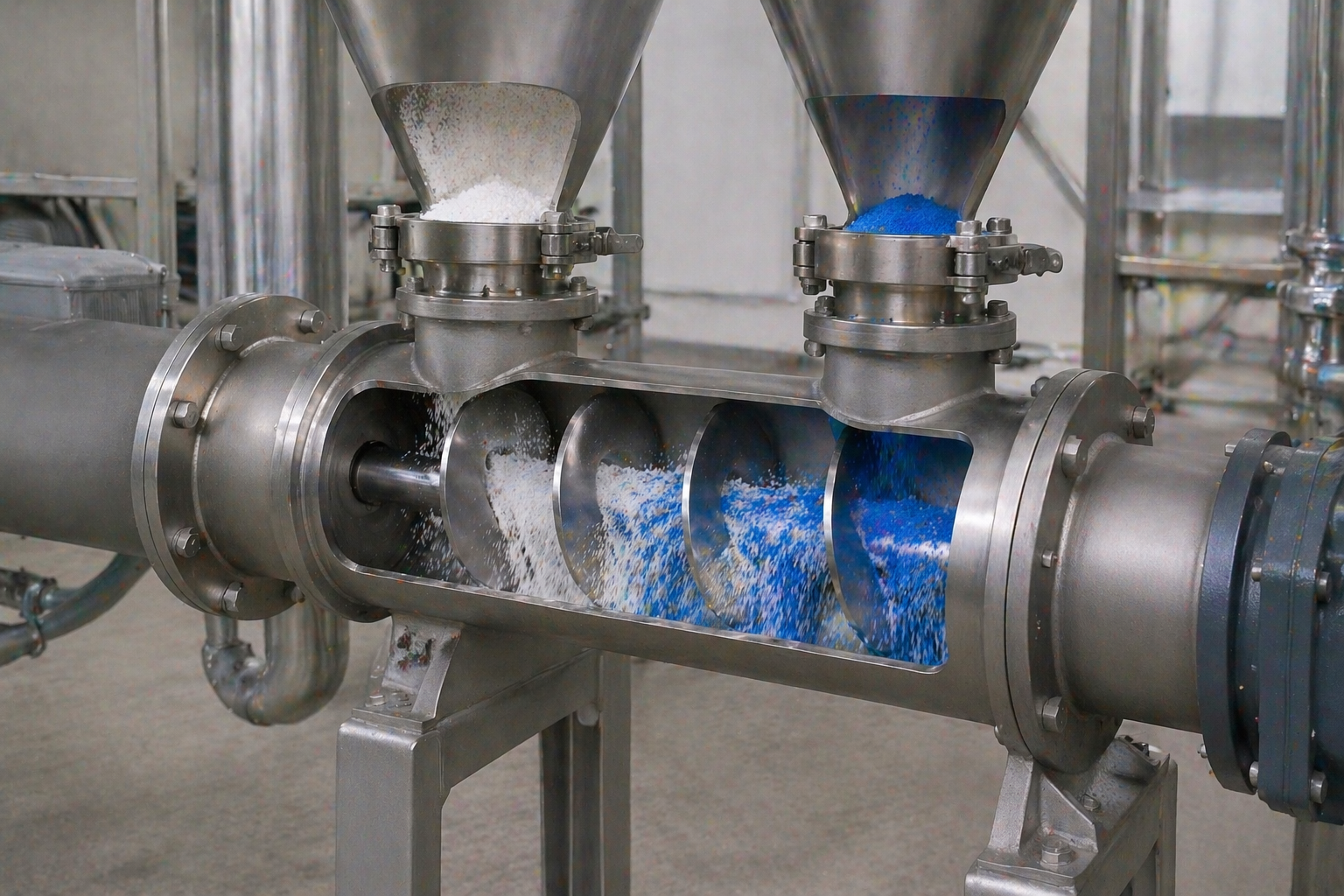

Смешивание в трубе — это процесс, при котором компоненты перемешиваются прямо внутри закрытого трубного корпуса во время движения по шнеку. В отличие от классического смесителя, где основная задача оборудования — интенсивное перемешивание в ограниченном объёме, здесь перемешивание является частью транспортировки.
Проще говоря, материал загружается в шнековый транспортер, движется по трубе, а вращение витков создаёт не только продольное перемещение, но и внутреннее перераспределение компонентов. За счёт этого на выходе можно получить более однородную смесь без отдельного смесительного узла.
Такой принцип применяют для:
- сухих сыпучих материалов;
- порошков и гранул;
- многокомпонентных смесей;
- лёгких минеральных составов;
- некоторых пищевых и химических продуктов;
- смесей, где не требуется сверхтонкая гомогенизация.
Как шнековый транспортер выполняет функцию смесителя
Обычный шнек ассоциируется с подачей материала вперёд, но внутри трубы происходит не только поступательное движение. При вращении витков частицы одновременно:
- перемещаются вдоль оси;
- частично поднимаются и осыпаются;
- перераспределяются по сечению трубы;
- меняют своё положение относительно других компонентов.
Если правильно подобрать геометрию шнека, шаг витка, длину рабочей зоны и скорость вращения, можно добиться стабильного перемешивания прямо в процессе транспортировки. Особенно хорошо это работает, когда компоненты подаются дозированно и имеют близкую фракцию.
Дополнительный эффект дают:
- изменение шага витка;
- специальные участки интенсивного перемешивания;
- многошнековые решения;
- внутренняя геометрия трубы;
- правильная схема подачи компонентов в зону загрузки.
То есть шнековый транспортер превращается из простого подающего механизма в функциональный узел, который одновременно подаёт и смешивает сырьё.
Когда шнек в трубе реально может заменить отдельный смеситель
Не в каждой линии шнековый транспортер способен полностью заменить смеситель. Но есть ряд задач, где это решение действительно оправдано.
Непрерывные технологические процессы
Если производство построено в непрерывном режиме и компоненты подаются постоянно, шнек в трубе позволяет объединить две операции в одну. Это удобно для линий дозирования, подачи добавок, сухих смесей и промежуточного перемешивания перед дальнейшей обработкой.
Смеси без сверхжёстких требований к гомогенизации
Если задача — не идеальное лабораторное смешивание, а равномерное распределение компонентов в технологически допустимых пределах, шнековый транспортер справляется очень хорошо. Особенно когда речь идёт о строительных, минеральных, кормовых и ряде химических смесей.
Ограниченное пространство на производстве
Отдельный смеситель — это дополнительный корпус, привод, рама, площадка обслуживания и место под разгрузку. Если линия компактная, смешивание в трубе позволяет уменьшить общую длину технологической цепочки и упростить компоновку.
Снижение стоимости линии
Когда шнек одновременно работает как транспортер и смеситель, уменьшается количество оборудования, а вместе с ним — и расходы на монтаж, электрику, обслуживание и запасные части.
Преимущества смешивания в трубе
Экономия места
Один из самых очевидных плюсов — компактность. Вместо двух узлов на линии работает один. Это особенно актуально для модернизации существующих производств, где свободное пространство ограничено.
Меньше оборудования — меньше обслуживания
Чем меньше отдельных механизмов, тем ниже вероятность простоев из-за отказа вспомогательных узлов. Упрощается схема обслуживания, сокращается количество приводов, подшипников и точек контроля.
Непрерывная подача и перемешивание
В отличие от некоторых смесителей циклического типа, шнек в трубе работает в потоке. Это удобно там, где сырьё должно сразу после смешивания поступать в следующую зону — фасовку, дозирование, прессование, сушку или реактор.
Герметичность процесса
Закрытая труба помогает снизить пыление, уменьшить контакт продукта с воздухом и лучше контролировать рабочую среду. Это особенно важно для мелкодисперсных и пылящих материалов.
Более простая интеграция в линию
Шнековый транспортер легче встроить между бункером, дозатором и следующим оборудованием, чем ставить отдельный смесительный агрегат с самостоятельной логикой работы.
Ограничения: когда без отдельного смесителя всё же не обойтись
Чтобы не завышать ожидания, важно понимать ограничения такого решения.
Очень высокие требования к однородности
Если нужен максимально точный состав, равномерное распределение микродобавок или глубокая гомогенизация компонентов с разной плотностью, отдельный смеситель чаще будет эффективнее.
Работа с вязкими и тяжёлыми массами
Для сильно липких, тестообразных или сложных по реологии продуктов одного шнека в трубе может быть недостаточно. Здесь уже нужен специализированный смеситель или комбинированное решение.
Сильно различающиеся по фракции материалы
Если один компонент — мелкий порошок, а второй — крупная гранула или волокнистое включение, добиться стабильного качества смеси только транспортным шнеком бывает сложно.
Необходимость выдержки по времени
Отдельный смеситель позволяет держать материал внутри рабочей камеры заданное время. В трубе время смешивания определяется длиной шнека и скоростью движения материала, а значит, гибкость ниже.
Что влияет на качество смешивания в трубе
Геометрия шнека
Диаметр, шаг витка, направление подачи и наличие специальных участков напрямую влияют на то, насколько хорошо будут перераспределяться компоненты.
Скорость вращения
Слишком низкие обороты могут дать слабое перемешивание, слишком высокие — вызвать сегрегацию, пыление или лишнюю нагрузку на привод. Здесь нужен расчёт под конкретный продукт.
Длина рабочей зоны
Чем длиннее участок, на котором происходит смешивание, тем выше шанс получить более ровную смесь. Но чрезмерное увеличение длины не всегда оправдано: растёт сопротивление и требования к приводу.
Схема подачи компонентов
Если компоненты подаются неравномерно или в одну точку без дозирования, шнек не сможет качественно компенсировать ошибки загрузки. Очень важно, чтобы сырьё попадало в трубу контролируемо.
Свойства материала
Фракция, плотность, влажность, текучесть и склонность к слёживанию напрямую определяют, насколько хорошо смесь будет формироваться внутри шнека.
Для каких отраслей это решение особенно интересно
Смешивание в трубе актуально для:
- производства сухих строительных смесей;
- химической промышленности;
- переработки порошков и минеральных компонентов;
- пищевых производств с неагрессивными сыпучими продуктами;
- кормовых линий;
- участков дозирования добавок и наполнителей;
- технологических схем, где важно совместить транспортировку и перемешивание в одном узле.
Именно там шнековый транспортер для смешивания часто показывает лучшую экономику, чем связка «конвейер + отдельный смеситель».
Что нужно указать при заказе шнека для смешивания
Чтобы получить рабочее решение, в запросе желательно сразу указать:
- какие компоненты нужно смешивать;
- фракцию и насыпную плотность каждого материала;
- влажность;
- требуемую производительность;
- желаемую степень однородности;
- режим работы — непрерывный или периодический;
- длину и расположение трассы;
- ограничения по габаритам;
- требования к герметичности и материалу изготовления.
Если уже есть действующая линия, полезно описать текущую схему процесса: откуда подаются компоненты, в какой момент требуется смешивание и куда смесь идёт дальше. Это помогает точнее спроектировать шнековый транспортер под конкретную задачу.
Частые ошибки при выборе такого решения
Одна из самых распространённых ошибок — считать, что любой шнек автоматически является смесителем. На практике для качественного смешивания нужна правильная геометрия и понятные исходные данные. Вторая ошибка — пытаться заменить отдельный смеситель там, где требуется очень высокая точность состава. Третья — не учитывать схему подачи компонентов и надеяться, что шнек “сам всё выровняет”.
Также часто недооценивают влияние скорости вращения и длины рабочей зоны. Если эти параметры подобраны без расчёта, на выходе можно получить не смесь, а нестабильный поток с разной концентрацией компонентов.
Итог
Смешивание в трубе — это не просто удобная идея, а реальный технологический подход, который во многих задачах позволяет шнековому транспортеру заменить отдельный смеситель. При правильном проектировании один узел берёт на себя сразу две функции: транспортировку и перемешивание. Это экономит место, снижает стоимость линии и упрощает эксплуатацию.
Но такое решение работает только тогда, когда учтены свойства материалов, требования к однородности, схема подачи и параметры самого шнека. Если задача подходит под непрерывный режим и не требует сверхточной гомогенизации, шнек в трубе может стать эффективной заменой отдельному смесительному оборудованию.
Сильнее всего перемешивает массу при транспортировке ленточный шнек со встречной навивкой двух лент.
Если перемешивание — основная задача, а не побочный эффект транспортировки, применяют специализированный шнековый смеситель с ленточным или лопастным витком.
