Шнековый смеситель — аппарат, в котором винтовой рабочий орган одновременно транспортирует и перемешивает компоненты, добиваясь однородной смеси сыпучих, пастообразных или увлажнённых материалов. На заводе «Большая спираль» такие смесители проектируют на базе тех же шнеков, что идут в транспортёры и питатели, но с изменённой геометрией витка под задачу гомогенизации.
Как устроен шнековый смеситель

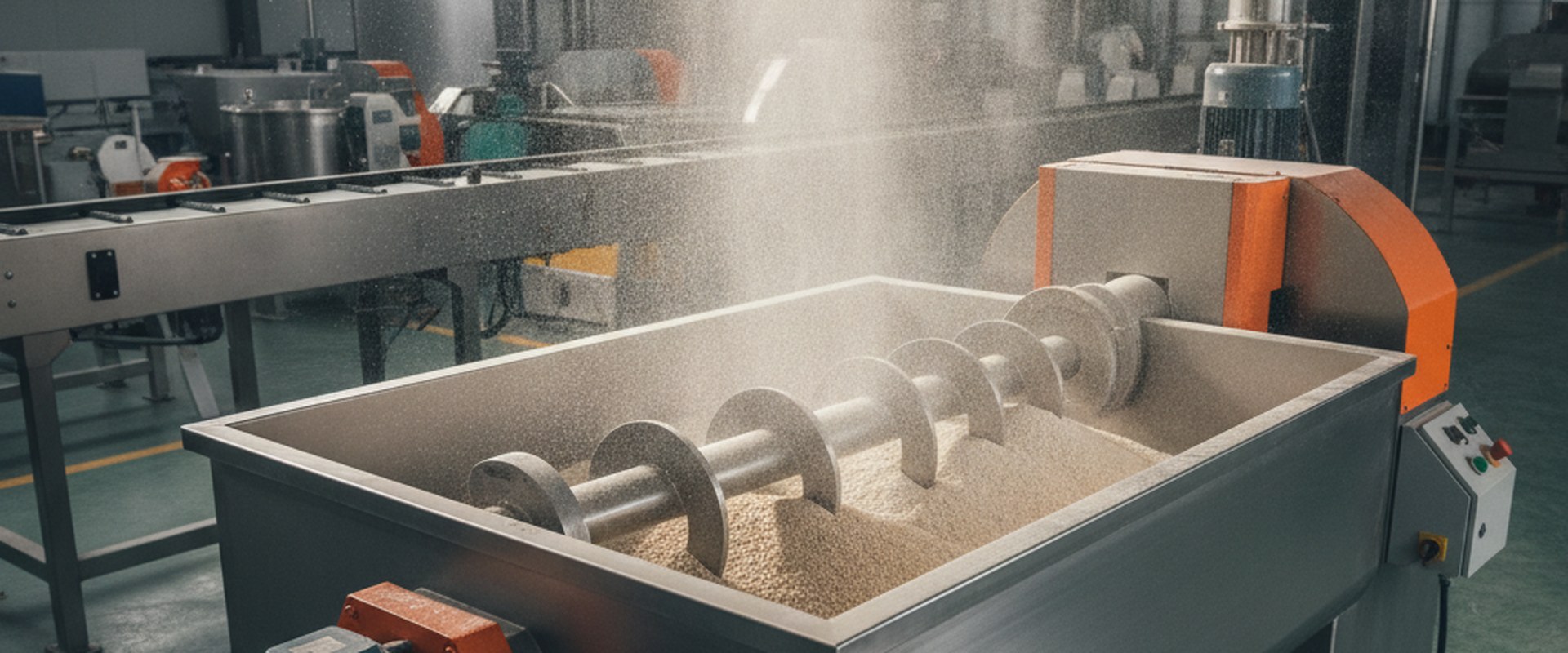

Основа конструкции — корытообразный (U-образный) или цилиндрический корпус, внутри которого вращается один или два шнековых вала. В отличие от транспортёра, где задача — просто переместить материал, здесь виток спроектирован так, чтобы создавать встречные и радиальные потоки. За счёт этого частицы разных компонентов многократно меняют своё положение относительно друг друга и смесь становится однородной.
Рабочий орган редко бывает сплошным «полношаговым», как в обычном транспортёре-смесителе в трубе. Чаще применяют комбинированные спирали: ленточные (ribbon), лопастные (paddle) или их сочетание — они лучше «перекидывают» продукт, а не просто гонят его вдоль оси.
Типы рабочих органов
- Ленточный (ribbon) шнек — спираль на стойках без центрального вала. Наружная лента гонит материал в одну сторону, внутренняя — в обратную, создавая интенсивное осевое перемешивание. Классика для сухих смесей.
- Лопастной (paddle) вал — вместо сплошной спирали набор лопаток под углом. Даёт мягкое перемешивание без разрушения гранул, подходит для увлажнённых и комкующихся смесей.
- Двухвальный смеситель — два встречно вращающихся вала создают зону интенсивного смешения в центре. Самое короткое время цикла и высокая однородность.
Где применяют шнековые смесители
Аппарат востребован там, где нужно соединить несколько сыпучих компонентов в стабильную рецептуру:
- Комбикорма и премиксы — смешивание зерновой основы с добавками, витаминами, жмыхом.
- Строительные сухие смеси — цемент, песок, гипс, модификаторы. Здесь важна защита от налипания и пыления.
- Химия и удобрения — гранулированные и порошковые составы.
- Пищевая промышленность — сухие приправы, смеси для выпечки; корпус и шнек из нержавейки.
Ключевые параметры при подборе
| Параметр | На что влияет | Типовой диапазон |
|---|---|---|
| Объём камеры | Размер партии за цикл | 0,1–5 м³ |
| Тип витка | Интенсивность и бережность | ленточный / лопастной |
| Обороты вала | Время смешения | 20–60 об/мин |
| Материал корпуса | Стойкость к среде | Ст3 / AISI 304 / 316 |
| Однородность смеси (CV) | Качество рецептуры | ≤ 5–7% |
Однородность оценивают коэффициентом вариации CV: чем он ниже, тем стабильнее рецептура. Для комбикормов норма — не хуже 7%, для премиксов и лекарственных смесей — до 5% и ниже. Для агрессивных или пищевых сред корпус и шнек делают из нержавеющей стали AISI 304/316.
Периодический или непрерывный режим
Смесители делят на два класса. Периодические (batch) — загрузили партию, перемешали заданное время, выгрузили. Дают точный контроль рецептуры и однородности. Непрерывные — компоненты подаются потоком, смешиваются на ходу и выходят с другого конца. Тут смеситель фактически совмещён с дозирующей подачей, и на входе часто ставят шнековый питатель или шнековый дозатор, задающий точное соотношение компонентов.
Чем шнековый смеситель отличается от транспортёра
Обычный шнековый транспортёр оптимизирован под быстрое перемещение с минимальным перемешиванием. Смеситель — наоборот: его виток и режим подобраны так, чтобы удержать материал в камере дольше и заставить частицы активно менять места. Иногда для мягкой гомогенизации используют шнек переменного шага, который создаёт зоны сжатия и разрыхления потока.
Часто задаваемые вопросы
Чем шнековый смеситель лучше барабанного?
Он компактнее, легче встраивается в линию с непрерывной подачей и хорошо смешивает компоненты с разной плотностью и размером частиц. Барабанный смеситель бережнее к хрупким гранулам, но занимает больше места и хуже подходит для потока.
Какую однородность смеси даёт шнековый смеситель?
При правильном подборе витка и времени — коэффициент вариации 5–7%. Для премиксов и ответственных рецептур применяют двухвальные лопастные модели, дающие CV ниже 5%.
Можно ли смешивать увлажнённые и липкие материалы?
Да, для этого используют лопастные валы и корпуса с антиналипающим покрытием. Сплошной ленточный шнек в таких средах может забиваться, поэтому геометрию подбирают под влажность и адгезию продукта.
Из какой стали делают пищевой смеситель?
Корпус и рабочий орган — из нержавеющей стали AISI 304, а для контакта с солями, кислотами и влажными средами — AISI 316. Сварные швы зачищают, чтобы не оставалось зон застоя продукта.
Как рассчитать время смешивания?
Оно зависит от объёма камеры, оборотов и разницы свойств компонентов. Обычно подбирается опытным путём: смесь берут на пробу и по коэффициенту вариации определяют момент, когда однородность выходит на плато — дальнейшее перемешивание уже бесполезно.
Можно ли объединить смешивание и дозирование в одном узле?
Да. В непрерывных линиях на входе смесителя ставят дозирующие шнеки, которые задают точное соотношение компонентов, а сам смеситель гомогенизирует поток на ходу — получается один компактный узел вместо двух аппаратов.
