Описание

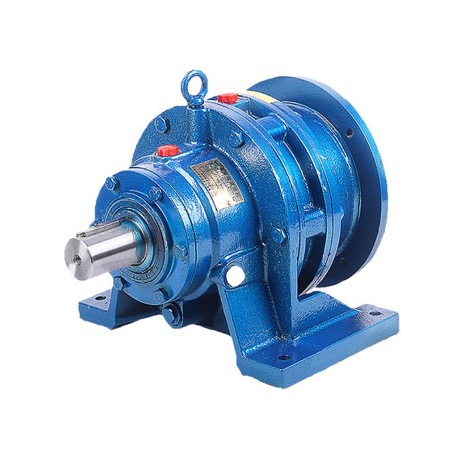

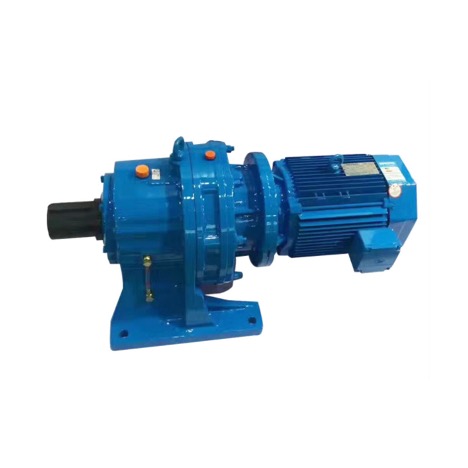

Циклоидальный редуктор серии KHV — это инновационный планетарный редуктор, построенный на принципе циклоидального зацепления. Его механизм основан на применении входного вала с двумя эксцентриковыми узлами, расположенными под углом 180°. Вместо стандартного зацепления используются два эксцентриковых поворотных ролика, которые образуют H-образную схему движения.
В центральной части конструкции находятся два циклоидальных отверстия, служащие опорой для эксцентриковых подшипников. Эти подшипники взаимодействуют с циклоидальной шестернёй, которая зацепляется с зубчатым кольцом на основе принципа разности числа зубьев. Такое решение обеспечивает плавность передачи, высокую точность и эффективное снижение скорости.
Основные характеристики
Все вращающиеся элементы редуктора условно делятся на три части:
-
входная часть — входной вал с двойной эксцентриковой втулкой и шарикоподшипниками;
-
замедляющая часть — циклоидальные шестерни, которые вращаются и одновременно совершают планетарное движение по дорожке качения;
-
выходная часть — штифтовой механизм, передающий вращение на выходной вал.
Принцип работы
-
При вращении входного вала эксцентриковая втулка заставляет циклоидальную шестерню двигаться по сложной траектории, совмещающей вращение и планетарное движение.
-
За счёт разницы числа зубьев между шестернёй и зубчатым кольцом возникает эффект замедления: шестерня вращается в противоположном направлении относительно эксцентриковой втулки.
-
Через штифтовой выходной механизм это движение передаётся на выходной вал, формируя низкую скорость вращения при высоком крутящем моменте.
Преимущества редуктора KHV
-
Компактная конструкция и высокая нагрузочная способность.
-
Плавная работа с низким уровнем шума и вибраций.
-
Уменьшение трения за счёт циклоидального профиля зуба, что увеличивает срок службы.
-
Возможность достижения больших передаточных чисел при небольших размерах.
-
Высокая точность и стабильность передачи движения.
